Modul 1 Laporan Akhir 1 Praktikum Sistem Digital





2. Alat dan Bahan[kembali]
  1. Panel DL 2203C
  2.  Panel DL 2203D
  3.  Panel DL 2203S
  4.  Jumper
Gambar 1.1 Module D'Lorenzo

Gambar 1.2 Jumper



3. Rangkaian Simulasi[kembali]



4. Prinsip Kerja Rangkaian[kembali]
Dalam rangkaian ini dibuat dengan menggunakan gerbang XOR dan gerbang AND, output masing masing gerbang akan menjadi input untuk gerbang OR. Dengan ada 16 kondisi yang akan dicobakan dalam rangkaian ini, salah satunya ketika semua input berlogika 0 maka output yang akan dihasilkan adalah 0 dan nantinya akan disesuaikan dengan variasi input, sedangkan untuk H persamaan, kita cari berdasarkan persamaan yang sudah ada.

5. Video Rangkaian[kembali]


6. Analisa[kembali]

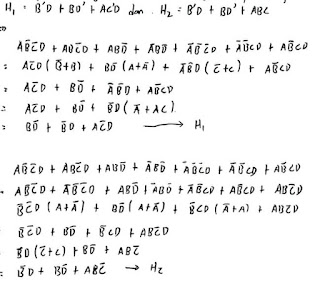

1. Uraikanlah dan sederhanakanlah fungsi yang ada pada percobaan 2 dengan menggunakan aljabar boolean sehingga didapatkan persamaan h1 dan h2
jawab :


2. Analisa kenapa output yang dihasilkan pada H0 dan H1 memiliki nilai yang sama?

jawab:

 H0 dan H1 memiliki nilai yang sama karena pada dasarnya H1 merupakan penyederhanaan aljabar boolean dari H0 jadi ketika nilai dari masing" A,B,C dan D disubstitusi ke H0 akan mendapati nilai yang sama dengan jika nilai A,B,C, dan D disubstitusi ke H1
